HydraulickéRadial Jig
Popisy

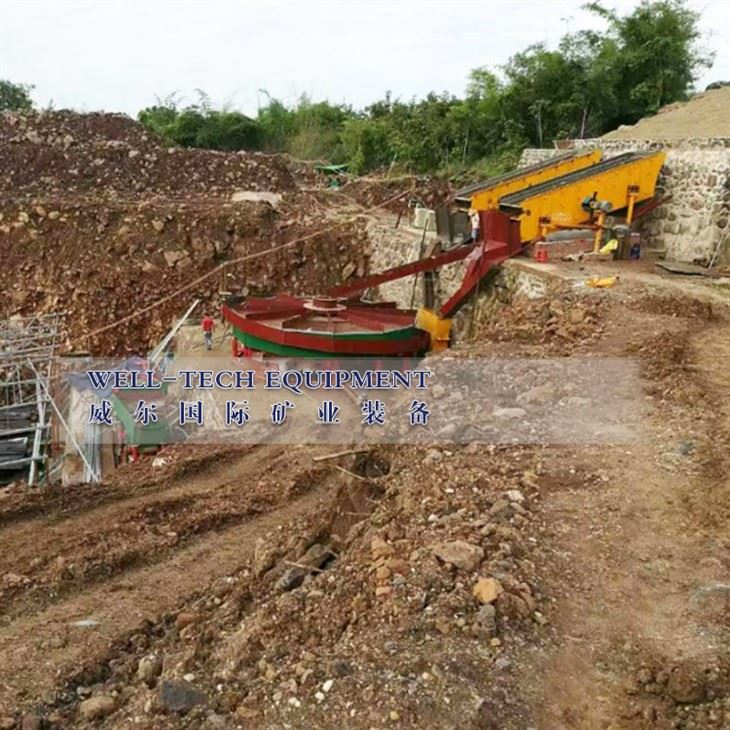

Hydraulický radiální přípravek byl široce používán jako hrubovací separační zařízení pro výběr rudy, jako je naplavené zlato, cín, diamant, wolfram, mangan a hematit.
Hydraulický radiální přípravek je vyvinut z kruhového přípravku. Skládá se ze dvou částí: pohon a nádrž. Pohon je mechanického hydraulického typu, energii zajišťuje motor prostřednictvím převodového mechanismu, aby výstupní hřídel reduktoru poháněla otáčení vačky, vačka tlačí píst každého hlavního válce a provádí pravidelný vratný pohyb, který převádí elektrickou energii na mechanickou energii a poté do hydraulické energie. Díky hydraulickým trubkám a všem druhům ventilů nechává pohybující se válec pohánět kolísání kužele přípravku nahoru a dolů.
Hydraulický radiální přípravek DYTA7750 využívá asynchronní motor regulující elektromagnetickou rychlost k realizaci nastavení frekvence, je to nastavení bez kroků a nastavitelný rozsah frekvence přípravku je 0-90krát za minutu.
Hydraulický radiální přípravek DYTA7750 má mnoho výhod ve srovnání s různými přípravky: Velký prostor pro jigování, velká kapacita; protože přípravná nádrž má tvar vějíře, je výhodné regenerovat materiály s jemnými částicemi; Kompaktní konstrukce, centrální krmení a malý distribuční prostor, vhodné pro použití na bagru; Převodový mechanismus je díky hydraulickému pohonu zjednodušený a šetří energii. Celkový výkon modelu DYTA7750-9 je pouze 11,6 Kw, což ušetří asi 55% energie ve srovnání s konvenčním přípravkem ve stejné koncentrační oblasti. Pulzační křivka je přibližná křivka pilových zubů, nejenže napomáhá regeneraci jemných těžkých minerálů, ale také šetří velké množství doplňovací vody, přičemž doplňovací voda je přibližně čtvrtinou běžného přípravku.
Výhody a vlastnosti
● Velká kapacita, menší zábor půdy, široký rozsah obnovy velikosti
● Vysoký koncentrační poměr a vysoká výtěžnost
● Snadná instalace, provoz a údržba
● Křivka pulzace má tvar pilových zubů, který usnadňuje usazování těžkých minerálů
● Úspora vody 60–70% a úspora energie 55% než u běžného přípravku
● Rychlost pulzace lze velmi snadno nastavit regulátorem
● Může dosáhnout dobrého výsledku při zpracování, jako je rýžovací zlato, wolfram, cín, hematit, mangan, baryt, drahokam atd.
Technické specifikace
Modelka | DYTA 7750-3 | DYTA 7750-4 | DYTA 7750-5 | DYTA 7750-6 | DYTA 7750-7 | DYTA 7750-8 | DYTA 7750-9 | DYTA 7750-10 | DYTA 7750-11 | DYTA 7750-12 |
Jigging oblast （m3） | 9.9 | 13.2 | 16.5 | 19.8 | 23.1 | 26.4 | 29.7 | 33 | 36.3 | 39.6 |
Mrtvice （Mm） | 20. 25. 30 | |||||||||
Frekvence mrtvice （R/min） | 50-85 | |||||||||
Velikost krmení （Mm） | ＜25 | |||||||||
Odličovací voda （m3/t） | 1-3m3/t rudy | |||||||||
Tlak doplňovací vody （MPa） | ≥0.10 | |||||||||
Kapacita （t/h） | 50-75 | 66-100 | 78-125 | 100-150 | 116-175 | 132-197 | 150-200 | 166-245 | 182-270 | 200-300 |
Hnací motor （Kw） | 5.5 | 7.5 | 7.5 | 7.5 | 11 | 11 | 11 | 15 | 15 | 15 |
hydraulická pohonná jednotka （Kw） | 0.55 | |||||||||
Hmotnost (kg) | 6000 | 8000 | 10000 | 12500 | 14200 | 15800 | 17500 | 18000 | 19200 | 21000 |
Podrobnosti o zpracování a aplikace
 |  |
| Proces výroby zlata | Kruhový přípravek |
Jigging stroj
Oddělovač cínových přípravků
